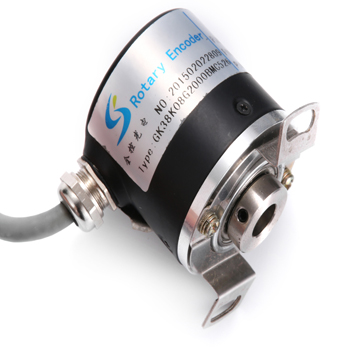

廠家直銷深圳全控光電專業生產盲孔 半空心軸旋轉編碼器
旋轉編碼器結構緊湊合理,能承受較高的軸向和徑向載荷,安裝使用方便,可以配用GKP鋁合金彈性聯軸器或GKD工程塑料聯軸器,不銹鋼軸具有更高的穩定和防護能力,旋轉編碼器可適應更多應用環境,是性價比較高的優選產品.
旋轉編碼器報價為不含稅價格,如需工票需另外收取稅金。珠三角地區數量5個以上包郵。其它地區數量10個以上包郵。歡迎咨詢訂購。
旋轉編碼器自從出售之日起,無機械或人為損壞情況下質保壹年。部分產品質保18個月。
旋轉編碼器用途:適用于自動控制、測量、機器人、XX工作臺、注塑機、投影儀、電子設備、印刷包裝機械、非標設備及數控設備、各種辦公自動化及工控領域等。
旋轉編碼器特點:內部采用ASIC器件,可靠性高,壽命長,抗干擾性能強,不銹鋼主軸具有更高的穩定性和防護能力,金屬外殼更加牢固抗沖擊。
旋轉編碼器優點:體積小、質量輕、結構緊湊、高脈沖、安裝方便等。
旋轉編碼器電氣特性:
|
輸出電路 |
集電極開路輸出 |
電壓輸出 |
互補輸出 |
長線驅動輸出 |
|
電源電壓Vcc |
5-26 |
5-26 |
5±0.25 5-26 |
5±0.25 5-26 |
|
消耗電流 |
≤80mA |
≤80mA |
≤80mA |
≤150mA |
|
負載電流 |
40mA |
40mA |
40mA |
60mA |
|
輸出H高電平 |
最小Vcc*70% |
最小Vcc-2.5V |
最小Vcc-1.5V |
最小Vcc 3.4V |
|
輸出低高電平 |
最大0.4V |
最大0.4V |
最大0.8V |
最大0.4V |
|
上升時間Tr |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
下降時間Tf |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
最高頻率響應 |
300kHz |
300kHz |
300kHz |
300kHz |
旋轉編碼器機械特性:
|
每分鐘最大轉速r/min |
起動扭矩 |
軸最大負荷 |
抗沖擊 |
抗振動 |
|
6000 |
<0.05Nm |
徑向50N軸向20N |
50G/11ms |
10G 10-2000Hz |
|
轉動慣量 |
工作溫度 |
儲存溫度 |
防護等級 |
重量 |
|
4X10-8kg㎡ |
-25~85℃ |
-35~95℃ |
IP51 |
100g |
旋轉編碼器的主要參數描述:
旋轉編碼器外徑38MM
旋轉編碼器軸孔直徑6MM 8MM 10MM
旋轉編碼器輸出方式 電壓 集電極開路 互補 推挽 長線驅動 叉分輸出等
旋轉編碼器分辨率:100 200 300 600 500 1024 1000 2000 2500 3600 等
旋轉編碼器輸入電壓 5-24VDC 5VDC 12VDC 24VDC等
旋轉編碼器電氣連接方式 可選電纜線側出 電纜線后出
旋轉編碼器電纜長度標準長2米 可以按客戶要求加長定做
旋轉編碼器是集光、機、電精密技術于一體的高新技術結晶。通過光電轉換,可將輸出軸的角位移、角速度等機械量轉換成相應的電脈沖以數字量輸出。
●訂購旋轉編碼器時,請詳細注明所選的型號、出線方式,每轉輸出脈沖數、電源電壓、信號輸出方式,并注意所選型號的機械安裝尺寸是否滿足您的要求。如有特殊要求請注明。
●旋轉編碼器每轉輸出脈沖數應根據下列公式選擇:編碼器每轉對應的位移量(長度、角度)
旋轉編碼器每轉對應的位移量(長度、角度)
每轉輸出脈沖數(p/r)=——————————————————
設計分辨率
●增量式旋轉編碼器軸旋轉時,有相應的脈沖輸出,其旋轉方向的判別和脈沖數量的增減需借助外部的判向電路和計數器來實現。
●其計數起點可任意設定,并可實現多圈的無限累加和測量。還可以把每轉發出的一個脈沖的Z信號,作為參考機械零位。
●旋轉編碼器的軸轉一圈會輸出固定的脈沖。對于光學式旋轉編碼器,輸出脈沖數與編碼光柵的刻線數相同。需要提高分辨率時,可利用90度相位差的A.B兩路信號,對原信號進行倍頻或更換高分辨率旋轉編碼器。
全控光電技術經營理念:“以技術求發展,以質量求生存,以管理求效益,以信譽求市場”的創業精神,并且其使用壽命和性能已處于國際國內領先地位。“科技以人為本,市場以優為先”,我公司產品從關鍵零部件專機生產,關鍵元器件原裝進口,關鍵工序?qū)C自動化裝配,從而保證了產品質量的一致性、高性能和用戶的滿意率。我公司重合同、守信用,歡迎廣大用戶選用本公司產品,屆時我公司將以特有的企業文化竭誠為廣大用戶提供良好的服務。
◇選擇我們旋轉編碼器理由:
◇有性價比才有競爭力專業的品質和超平的出廠價,是我司的核心竟爭力。
◇制作優質旋轉編碼器產品 專業的管理團隊和先進的生產設備是我們成就優質產品的有力保障,真誠歡迎你隨時咨詢。
◇一站式服務客戶:放心、省心、舒心 從設計、制作、后加工、到快遞送貨上門我們實行一站式服務;與您精誠合作,共創雙贏。

更多關于廠家直銷深圳全控光電專業生產盲孔 半空心軸旋轉編碼器的選型或安裝 或使用事項請聯系我們,感謝您的光臨! |
