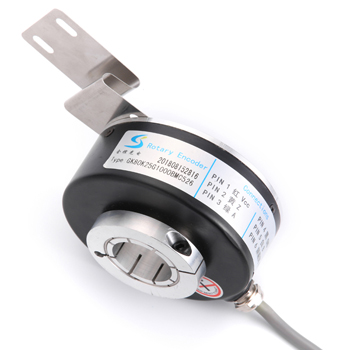

批發零售深圳全控光電全空心軸編碼器 現貨1000P/R編碼
編碼器外圓直徑80MM 編碼器安裝孔直徑20MM 編碼器分辨率1000P/R 編碼器可選1000P/R 2000P/R 2500P/R 3600P/R 1024P/R 600P/R 360P/R 100P/R等 編碼器脈沖數1000P/轉 編碼器厚度43毫米 編碼器輸出方式集電極開路輸出 編碼器可選電壓輸出 互補輸出 推挽輸出 長線驅動輸出 差分輸出 等 編碼器可替代多種進口品牌編碼器
編碼器電氣特性:
|
輸出電路 |
集電極開路輸出 |
電壓輸出 |
互補輸出 |
長線驅動輸出 |
|
電源電壓Vcc |
5-26 |
5-26 |
5±0.25 5-26 |
5±0.25 5-26 |
|
消耗電流 |
≤80mA |
≤80mA |
≤80mA |
≤150mA |
|
負載電流 |
40mA |
40mA |
40mA |
60mA |
|
輸出H高電平 |
最小Vcc*70% |
最小Vcc-2.5V |
最小Vcc-1.5V |
最小Vcc 3.4V |
|
輸出低高電平 |
最大0.4V |
最大0.4V |
最大0.8V |
最大0.4V |
|
上升時間Tr |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
下降時間Tf |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
最高頻率響應 |
100kHz |
100kHz |
100kHz |
100kHz |
編碼器機械特性:
|
每分鐘最大轉速r/min |
起動扭矩 |
軸最大負荷 |
抗沖擊 |
抗振動 |
|
6000 |
<0.03Nm |
徑向15N軸向10N |
50G/11ms |
10G 10-2000Hz |
|
轉動慣量 |
工作溫度 |
儲存溫度 |
防護等級 |
重量 |
|
4X10-8kg㎡ |
-25~80℃ |
-30~85℃ |
IP51 |
70g |
|
