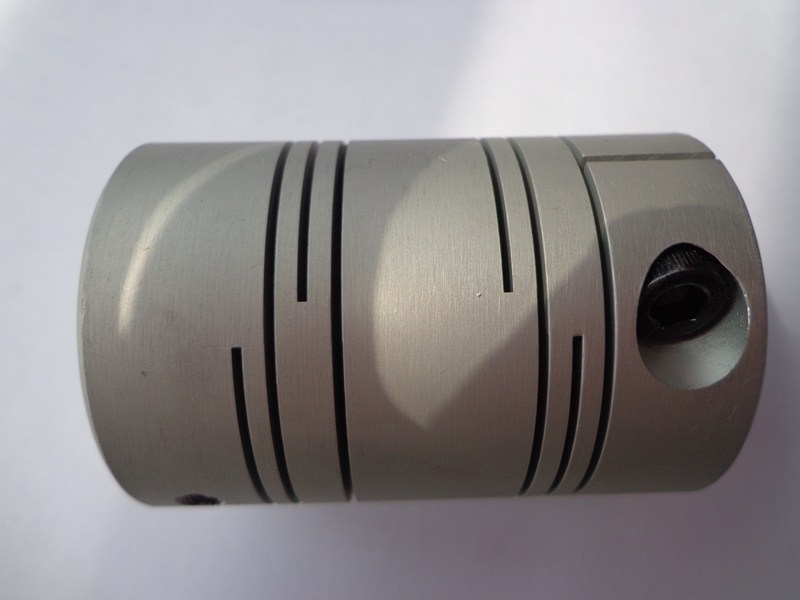

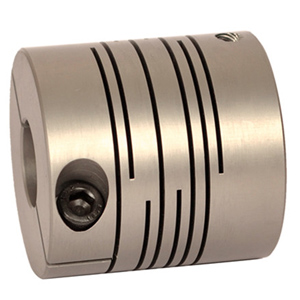

深圳全控光電專業研發制造平行聯軸器 夾緊式微型平行聯軸器

GKP-C系列夾緊螺絲固定平行聯軸器
平行聯軸器特點:
零回轉間隙
彈性作用補償徑向、角向、軸向偏差
順時針與逆時針回轉特性完全相同
夾緊螺絲固定
平行聯軸器規格詳細技術參數
|
型號
Model |
外徑
D
(mm) |
長度
L
(mm) |
螺絲
M |
d1/d2
軸徑 (mm) |
擰緊
力矩(N.m) |
額定
扭距
(N.m) |
最大
扭距
(N.m) |
軸向
偏差
(mm) |
角向偏差(℃) |
最高軸速
(rpm) |
重量
(g) |
|
GKP12×18.5C |
12 |
18.5 |
M2 |
3-5 |
0.5 |
0.3 |
1 |
±0.15 |
1.5 |
10000 |
5 |
|
GKP16×23C |
16 |
23 |
M2.5 |
4-6 |
1 |
0.5 |
1 |
±0.15 |
1.5 |
9200 |
9.6 |
|
GKP19×23C |
19 |
23 |
M2.5 |
3-6 |
1 |
0.5 |
1 |
±0.15 |
1.5 |
8000 |
14 |
|
GKP20×26C |
20 |
26 |
M2.5 |
5-9 |
1 |
1.1 |
2.2 |
±0.15 |
1.5 |
7500 |
19 |
|
GKP25×31C |
25 |
31 |
M3 |
8-12 |
1.5 |
1.4 |
2.8 |
±0.15 |
1.5 |
6000 |
36 |
|
GKP28.6×38.1C |
28.6 |
38.1 |
M4 |
6-12 |
2 |
1.6 |
3.2 |
±0.15 |
1.5 |
5000 |
48 |
|
GKP38.1×41.3C |
38.1 |
41.3 |
M5 |
8-15 |
4 |
4.2 |
8.4 |
±0.2 |
1.5 |
4500 |
100 |
|
GKP32×41C |
32 |
41 |
M4 |
10-14 |
4 |
2.8 |
5.6 |
±0.15 |
1.5 |
4600 |
80 |
|
GKP40×56C |
40 |
56 |
M5 |
10-18 |
4 |
6.3 |
12.6 |
±0.2 |
1.5 |
3600 |
170 |
|
GKP50×71C |
50 |
71 |
M6 |
12-19 |
8 |
11 |
22 |
±0.2 |
1.5 |
3000 |
350 |
|
GKP50×51C |
50 |
51 |
M6 |
12-19 |
7.5 |
9 |
18 |
±0.2 |
1.5 |
4500 |
240 |
深圳全控光電專業研發制造平行聯軸器 夾緊式微型平行聯軸器如需了解更多關于深圳全控光電專業研發制造平行聯軸器 夾緊式微型平行聯軸器請聯系我們,感謝您的光臨!
|
