深圳全控光電專業生產膜片聯軸器 工業精密膜片聯軸器

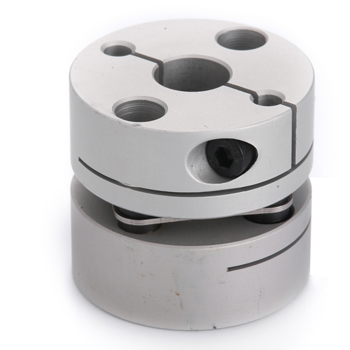

GK-CS系列單組簧片型膜片聯軸器
膜片聯軸器特點：
膜片聯軸器具有卓越高靈敏度、高扭矩剛性、大扭矩承載
零回轉間隙
順時針與逆時針回轉特性完全相同
不銹鋼膜片補償徑向、角向和軸向偏差
免維護，超強抗油和耐腐蝕性
利用夾緊螺絲固定，安裝方便
常用于伺服電機、步進電機聯接
膜片聯軸器規格詳細技術參數
|
型號
Model |
外徑
D
(mm) |
長度
L
(mm) |
螺絲
M |
d1/d2
軸徑 (mm) |
擰緊
力矩(N.m) |
額定
扭距
(N.m) |
最大
扭距
(N.m) |
軸向
偏差
(mm) |
角向偏差(℃) |
最高軸速
(rpm) |
重量
（g） |
|
GK26×25.5CS |
26 |
25.5 |
M3 |
5-10 |
1.5 |
1.4 |
2.8 |
±0.4 |
1.5 |
10000 |
40 |
|
GK34×32CS |
34 |
32 |
M4 |
8-14 |
1.5 |
2.8 |
5.6 |
±0.4 |
1.5 |
10000 |
95 |
|
GK39×34CS |
39 |
34 |
M4 |
10-16 |
2.5 |
5.8 |
11.6 |
±0.4 |
1.5 |
10000 |
130 |
|
GK44×34CS |
44 |
34 |
M4 |
11-19 |
2.5 |
8.7 |
17.4 |
±0.4 |
1.5 |
10000 |
160 |
|
GK56×45CS |
56 |
45 |
M5 |
14-24 |
7.0 |
25 |
50 |
±0.4 |
1.5 |
10000 |
350 |
|
GK68×54CS |
68 |
54 |
M6 |
19-35 |
12 |
55 |
110 |
±0.4 |
1.5 |
10000 |
580 |
|
GK82×68CS |
82 |
68 |
M8 |
24-40 |
16 |
80 |
160 |
±0.4 |
1.5 |
10000 |
1160 |
深圳全控光電專業生產膜片聯軸器 工業精密膜片聯軸器如需了解更多關于深圳全控光電專業生產膜片聯軸器 工業精密膜片聯軸器請聯系我們，感謝您的光臨！
|
