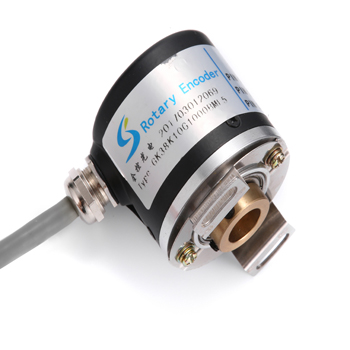

批發抗干擾性能強中空心軸編碼器 深圳全控專業中空心軸編碼器制造商
空心軸編碼器用途：適用于自動控制、測量、機器人、XX工作臺、注塑機、投影儀、電子設備、印刷包裝機械、非標設備及數控設備、各種辦公自動化及工控領域等。
特點：內部采用ASIC器件，可靠性高，壽命長，抗干擾性能強，不銹鋼主軸具有更高的穩定性和防護能力，金屬外殼更加牢固抗沖擊。出線端金屬接口套防水保護。
優點：體積小、質量輕、結構緊湊、高脈沖、安裝方便等。
空心軸編碼器電氣特性:
|
輸出電路 |
集電極開路輸出 |
電壓輸出 |
互補輸出 |
長線驅動輸出 |
|
電源電壓Vcc |
5-26 |
5-26 |
5±0.25 5-26 |
5±0.25 5-26 |
|
消耗電流 |
≤80mA |
≤80mA |
≤80mA |
≤150mA |
|
負載電流 |
40 mA |
40mA |
40mA |
60mA |
|
輸出H高電平 |
最小Vcc*70% |
最小Vcc-2.5V |
最小Vcc-1.5V |
最小Vcc 3.4V |
|
輸出低高電平 |
最大0.4V |
最大0.4V |
最大0.8V |
最大0.4V |
|
上升時間Tr |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200us |
|
下降時間Tf |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200us |
|
最高頻率響應 |
300kHz |
300kHz |
300kHz |
300kHz |
空心軸編碼器機械特性:
|
每分鐘最大轉速r/min |
起動扭矩 |
軸最大負荷 |
抗沖擊 |
抗振動 |
|
6000 |
＜0.05Nm |
徑向50N 軸向20N |
50G/11ms |
10G 10-2000Hz |
|
轉動慣量 |
工作溫度 |
儲存溫度 |
防護等級 |
重量 |
|
4X10-8kg㎡ |
-25~85℃ |
-35~95℃ |
IP51 |
100g |
空心軸編碼器接線表：
|
信號 |
A |
B |
Z |
A- |
B- |
Z- |
Vcc |
GND |
|
顏色 |
綠 |
白 |
黃 |
棕 |
灰 |
橙 |
紅 |
黑 |
批發抗干擾性能強中空心軸編碼器 深圳全控專業中空心軸編碼器制造商如需了解更多關于批發抗干擾性能強中空心軸編碼器 深圳全控專業中空心軸編碼器制造商請聯系我們，感謝您的光臨！ |
