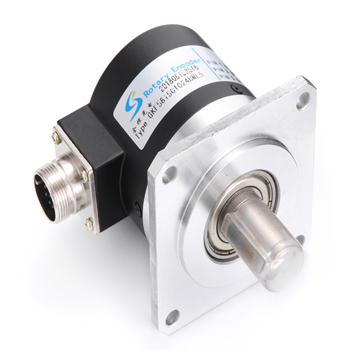

數控機床配套用法蘭軸編碼器 深圳全控光電品牌法蘭軸編碼器
法蘭軸編碼器用途：適用于自動控制、測量、機器人、XX工作臺、注塑機、電子設備、印刷包裝機械、切紙設備、非標設備及數控設備、計算機技術、各種辦公自動化及工控領域等。
法蘭軸編碼器特點：內部采用ASIC器件，可靠性高，壽命長，抗干擾性能強，不銹鋼主軸具有更高的穩定性和防護能力。
法蘭軸編碼器優點：質量輕、結構緊湊、多種脈沖選擇、安裝方便等。
法蘭軸編碼器電氣特性:
電源電壓Vcc 5-26 5-26 5±0.25 5-26 5±0.25 5-26
消耗電流 ≤80 mA ≤80mA ≤80mA ≤150mA
負載電流 40 mA 40mA 40mA 60mA
輸出H高電平 最小Vcc*70% 最小Vcc-2.5V 最小Vcc-1.5V 最小Vcc 3.4V
輸出低高電平 最大0.4V 最大0.4V 最大0.8V 最大0.4V
上升時間Tr MAX 1us MAX 1us MAX 1us MAX 200ns
下降時間Tf MAX 1us MAX 1us MAX 1us MAX 200ns
最高頻率響應 300kHz 300kHz 300kHz 300kHz
法蘭軸編碼器電氣特性:
|
輸出電路 |
集電極開路輸出 |
電壓輸出 |
互補輸出 |
長線驅動輸出 |
|
電源電壓Vcc |
5-26 |
5-26 |
5±0.25 5-26 |
5±0.25 5-26 |
|
消耗電流 |
≤80 mA |
≤80mA |
≤80mA |
≤150mA |
|
負載電流 |
40 mA |
40mA |
40mA |
60mA |
|
輸出H高電平 |
最小Vcc*70% |
最小Vcc-2.5V |
最小Vcc-1.5V |
最小Vcc 3.4V |
|
輸出低高電平 |
最大0.4V |
最大0.4V |
最大0.8V |
最大0.4V |
|
上升時間Tr |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
下降時間Tf |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
最高頻率響應 |
300kHz |
300kHz |
300kHz |
300kHz |
法蘭軸編碼器機械特性:
|
每分鐘最大轉速r/min |
起動扭矩 |
軸最大負荷 |
抗沖擊 |
抗振動 |
|
6000 |
＜0.05Nm |
徑向80N 軸向40N |
50G/11ms |
10G 10-2000Hz |
|
轉動慣量 |
工作溫度 |
儲存溫度 |
防護等級 |
重量 |
|
4X10-8kg㎡ |
-25~85℃ |
-35~95℃ |
IP51 |
600g |
法蘭軸編碼器輸出電路可選 集電極開路輸出 電壓輸出 互補輸出 長線驅動輸出
數控機床配套用法蘭軸編碼器 深圳全控光電品牌法蘭軸編碼器如需了解更多關于數控機床配套用法蘭軸編碼器 深圳全控光電品牌法蘭軸編碼器請聯系我們，感謝您的光臨！
|
