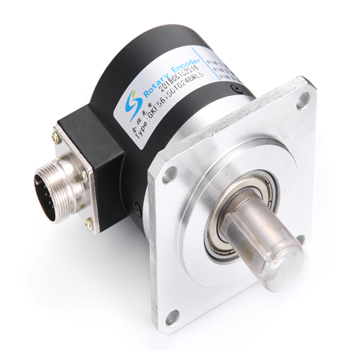

GKF58系列增量式旋轉編碼器 主軸編碼器 數控專用旋轉編碼器
用途：適用于自動控制、測量、機器人、XX工作臺、注塑機、電子設備、印刷包裝機械、切紙設備、非標設備及數控設備、計算機技術、各種辦公自動化及工控領域等。
特點：內部采用ASIC器件，可靠性高，壽命長，抗干擾性能強，不銹鋼主軸具有更高的穩定性和防護能力。
優點：質量輕、結構緊湊、多種脈沖選擇、安裝方便等。
電氣特性:
輸出電路 集電極開路輸出 電壓輸出 互補輸出 長線驅動輸出
電源電壓Vcc 5-26 5-26 5±0.25 5-26 5±0.25 5-26
消耗電流 ≤80 mA ≤80mA ≤80mA ≤150mA
負載電流 40 mA 40mA 40mA 60mA
輸出H高電平 最小Vcc*70% 最小Vcc-2.5V 最小Vcc-1.5V 最小Vcc 3.4V
輸出低高電平 最大0.4V 最大0.4V 最大0.8V 最大0.4V
上升時間Tr MAX 1us MAX 1us MAX 1us MAX 200ns
下降時間Tf MAX 1us MAX 1us MAX 1us MAX 200ns
最高頻率響應 300kHz 300kHz 300kHz 300kHz
機械特性:
每分鐘最大轉速r/min 起動扭矩 軸最大負荷 抗沖擊 抗振動
6000 ＜0.05Nm 徑向80N 軸向40N 50G/11ms 10G 10-2000Hz
轉動慣量 工作溫度 儲存溫度 防護等級 重量
4X10-8kg㎡ -25~85℃ -35~95℃ IP51 600g
接線表：
信號 A B Z A- B- Z- Vcc GND 屏蔽
顏色 綠 白 黃 棕 灰 橙 紅 黑 銅網
7PIN插頭 3 5 2 --- --- --- 1 4 6
9PIN插頭 5 3 2 7 6 8 1 4 9
|
