旋轉編碼器配套彈性聯軸器 6*6彈性聯軸器 6mm彈性聯軸器

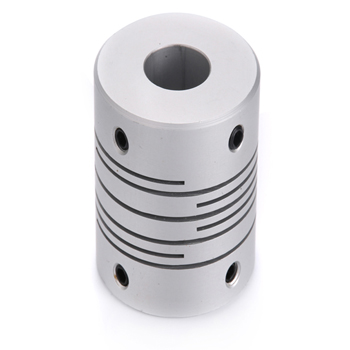

GKP-S系列定位螺絲固定平行式彈性聯軸器
特點:
一體成型的金屬彈性聯軸器
適用較小力矩的軸聯接零回
轉間隙彈性作用補償徑向
角向、軸向偏差
順時針與逆時針回轉特性完全相同
定位螺絲固定
彈性聯軸器規格詳細技術參數
|
型號
Model |
外徑
D
(mm) |
長度
L
(mm) |
螺絲
M |
d1/d2
軸徑 (mm) |
擰緊
力矩(N.m) |
額定
扭距
(N.m) |
最大
扭距
(N.m) |
軸向
偏差
(mm) |
角向偏差(℃) |
最高軸速
(rpm ) |
重量
（g） |
|
GKP12×18.5S |
12 |
18.5 |
M3 |
3-5 |
0.6 |
0.2 |
0.4 |
±0.2 |
1.5 |
30000 |
4 |
|
GKP15.5×23S |
15.5 |
23 |
M3 |
3-5 |
0.7 |
0.2 |
0.4 |
±0.1 |
1.5 |
13000 |
10 |
|
GKP16×23S |
16 |
23 |
M3 |
4-6 |
0.7 |
0.3 |
0.6 |
±0.1 |
1.5 |
13000 |
11 |
|
GKP17.5×23S |
17.5 |
23 |
M3 |
4-6 |
0.7 |
0.3 |
0.6 |
±0.1 |
1.5 |
12000 |
12 |
|
GKP19×23S |
19 |
23 |
M3 |
5-8 |
0.8 |
0.4 |
0.7 |
±0.1 |
1.5 |
11000 |
16 |
|
GKP19.5×24.5S |
19.5 |
24.5 |
M4 |
5-8 |
1.5 |
0.4 |
0.8 |
±0.15 |
1.5 |
10000 |
17 |
|
GKP20×26S |
20 |
26 |
M4 |
5-9 |
0.7 |
1.2 |
2.3 |
±0.15 |
1.5 |
18000 |
18 |
|
GKP25×31S |
25 |
31 |
M4 |
8-12 |
1.7 |
1.4 |
2.8 |
±0.15 |
1.5 |
14000 |
39 |
|
GKP25×25S |
25 |
25 |
M4 |
5-10 |
1.7 |
1.4 |
2.8 |
±0.1 |
1.5 |
10000 |
32 |
|
GKP32×41S |
38.1 |
41.3 |
M5 |
8-15 |
3.7 |
4.5 |
9 |
±0.1 |
1.5 |
8000 |
170 |
|
GKP38.1×41.3S |
50 |
51 |
M6 |
12-19 |
4 |
9.1 |
18.2 |
±0.1 |
1.5 |
7000 |
240 |
|
GKP50×51S |
32 |
41 |
M5 |
10-14 |
1.7 |
2.8 |
5.6 |
±0.15 |
1.5 |
10000 |
72 |
彈性聯軸器軸徑可選 6*6 6*8 8*8 5*6 5*5等尺寸
旋轉編碼器配套彈性聯軸器 6*6彈性聯軸器 6mm彈性聯軸器 如需了解更多關于 旋轉編碼器配套彈性聯軸器 6*6彈性聯軸器 6mm彈性聯軸器請聯系我們，感謝您的光臨！ |
