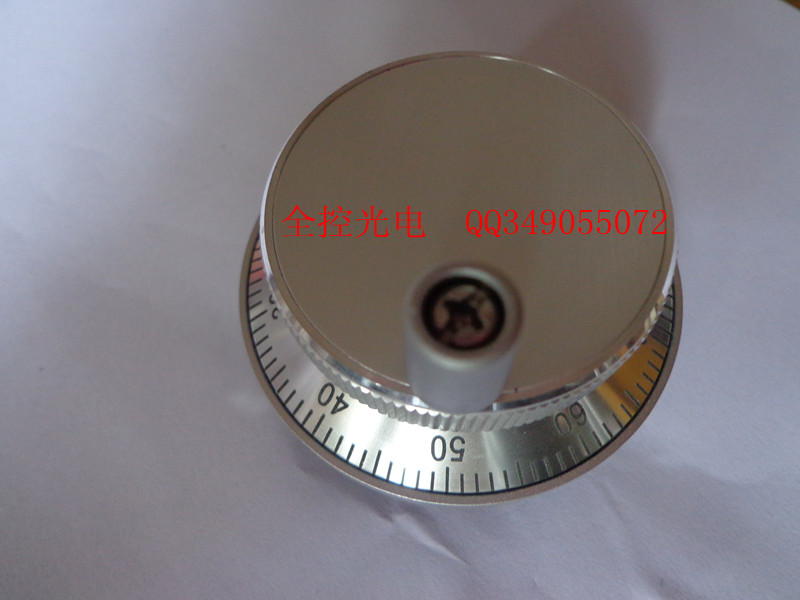

GKM60系列手搖輪類增量型編碼器—手搖類
工業編碼器用途:廣泛應用于數量控機床、印刷機械零位修正或信號分割。
工業編碼器特點:內部采用ASIC器件,可靠性高,壽命長,抗干擾性能強。不銹鋼結構具有更高的穩定性和防護能力,金屬外殼更加牢固抗沖擊。金屬齒輪,轉動手感清晰。
工業編碼器電氣特性:
|
輸出電路 |
集電極開路輸出 |
電壓輸出 |
互補輸出 |
長線驅動輸出 |
|
電源電壓Vcc |
5-26 |
5-26 |
5±0.25 5-26 |
5±0.25 5-26 |
|
消耗電流 |
≤80mA |
≤80mA |
≤80mA |
≤160mA |
|
負載電流 |
40 mA |
40mA |
40mA |
60mA |
|
輸出H高電平 |
最小Vcc*70% |
最小Vcc-2.5V |
最小Vcc-1.5V |
最小Vcc 3.4V |
|
輸出低高電平 |
最大0.4V |
最大0.4V |
最大0.8V |
最大0.4V |
|
上升時間Tr |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
下降時間Tf |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
最高頻率響應 |
10kHz |
10kHz |
10kHz |
10kHz |
工業編碼器機械特性:
|
每分鐘最大轉速r/min |
工作溫度 |
儲存溫度 |
防護等級 |
重量 |
|
600 |
-25~70℃ |
-25~85℃ |
IP50 |
250g |
工業編碼器接線表:
|
信號 |
A |
B |
Z |
A- |
B- |
Z- |
Vcc |
GND |
|
顏色 |
綠 |
白 |
黃 |
棕 |
灰 |
橙 |
紅 |
黑 |
如需了解更多關于數控機床配套手搖型工業編碼器零位修正或信號分割工業編碼器請聯系我們,感謝您的光臨!
|
