GK52S實心軸類旋轉編碼器接線深圳全控品牌旋轉編碼器接線

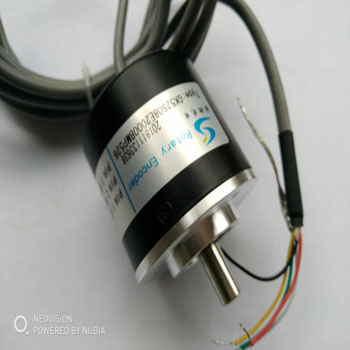

GK52S系列旋轉編碼器實拍圖
旋轉編碼器用途：適用于自動控制、測量、機器人、XX工作臺、注塑機、電子設備、印刷包裝機械、非標設備及數控設備、各種辦公自動化及工控領域等。
旋轉編碼器特點：內部采用ASIC器件，可靠性高，壽命長，抗干擾性能強，不銹鋼主軸具有更高的穩定性和防護能力，金屬外殼更加牢固抗沖擊。出線端金屬接口套防水保護。
旋轉編碼器優點：體積小、質量輕、結構緊湊、高脈沖、安裝方便等。
旋轉編碼器電氣特性:
|
輸出電路 |
集電極開路輸出 |
電壓輸出 |
互補輸出 |
長線驅動輸出 |
|
電源電壓Vcc |
5-26 |
5-26 |
5±0.25 5-26 |
5±0.25 5-26 |
|
消耗電流 |
≤80mA |
≤80mA |
≤80mA |
≤150mA |
|
負載電流 |
40 mA |
40mA |
40mA |
60mA |
|
輸出H高電平 |
最小Vcc*70% |
最小Vcc-2.5V |
最小Vcc-1.5V |
最小Vcc 3.4V |
|
輸出低高電平 |
最大0.4V |
最大0.4V |
最大0.8V |
最大0.4V |
|
上升時間Tr |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
下降時間Tf |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
最高頻率響應 |
300kHz |
300kHz |
300kHz |
300kHz |
旋轉編碼器機械特性:
|
每分鐘最大轉速r/min |
起動扭矩 |
軸最大負荷 |
抗沖擊 |
抗振動 |
|
6000 |
＜0.05Nm |
徑向50N 軸向20N |
50G/11ms |
10G 10-2000Hz |
|
轉動慣量 |
工作溫度 |
儲存溫度 |
防護等級 |
重量 |
|
4X10-8kg㎡ |
-25~85℃ |
-35~95℃ |
IP51 |
100g |
旋轉編碼器接線表：
|
信號 |
A |
B |
Z |
A- |
B- |
Z- |
Vcc |
GND |
|
顏色 |
綠 |
白 |
黃 |
棕 |
灰 |
橙 |
紅 |
黑 |
