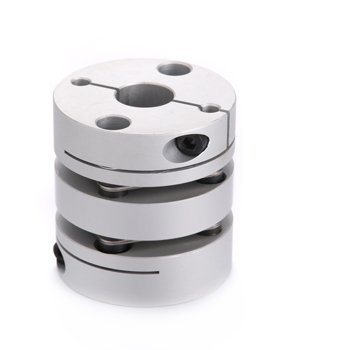

GK-CD系列雙組簧片型膜片彈性聯軸器 雙膜片彈性聯軸器

特點:
膜片彈性聯軸器具有卓越高靈敏度、高扭矩剛性、大扭矩承載
零回轉間隙
順時針與逆時針回轉特性完全相同
不銹鋼膜片補償徑向、角向和軸向偏差
免維護,超強抗油和耐腐蝕性
利用夾緊螺絲固定,安裝方便
常用于伺服電機、步進電機聯接
規格詳細技術參數
|
型號
Model |
外徑
D
(mm) |
長度
L
(mm) |
螺絲
M |
d1/d2
軸徑 (mm) |
擰緊
力矩(N.m) |
額定
扭距
(N.m) |
最大
扭距
(N.m) |
軸向
偏差
(mm) |
角向偏差(℃) |
最高軸速
(rpm ) |
重量
(g) |
|
GKB26×35CD |
26 |
35 |
M3 |
5-10 |
1.5 |
1.4 |
2.8 |
±0.4 |
1.5 |
10000 |
40 |
|
GKB34×45CD |
34 |
45 |
M4 |
8-14 |
1.5 |
2.8 |
5.6 |
±0.4 |
1.5 |
10000 |
95 |
|
GKB39×49CD |
39 |
49 |
M4 |
10-16 |
2.5 |
5.8 |
11.6 |
±0.4 |
1.5 |
10000 |
130 |
|
GKB44×49CD |
44 |
49 |
M4 |
11-19 |
2.5 |
8.7 |
17.4 |
±0.4 |
1.5 |
10000 |
160 |
|
GKB56×63CD |
56 |
63 |
M5 |
14-24 |
7.0 |
25 |
50 |
±0.4 |
1.5 |
10000 |
350 |
|
GKB68×74CD |
68 |
74 |
M6 |
19-35 |
12 |
55 |
110 |
±0.4 |
1.5 |
10000 |
580 |
|
GKB82×98CD |
82 |
98 |
M8 |
24-40 |
16 |
80 |
160 |
±0.4 |
1.5 |
10000 |
1160 |
|
