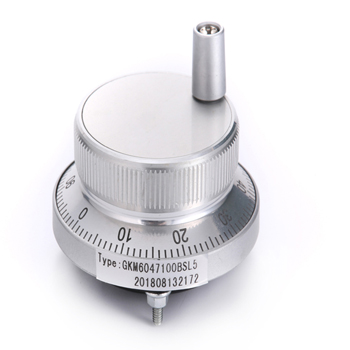

GKM80系列手搖型增量編碼器 大手輪 手搖類編碼器
用途：廣泛應用于數量控機床、印刷機械零位修正或信號分割。
特點：內部采用ASIC器件，可靠性高，壽命長，抗干擾性能強。不銹鋼結構具有更高的穩定性和防護能力，金屬外殼更加牢固抗沖擊。金屬齒輪，轉動手感清晰。
電氣特性:
|
輸出電路 |
集電極開路輸出 |
電壓輸出 |
互補輸出 |
長線驅動輸出 |
|
電源電壓Vcc |
5-26 |
5-26 |
5±0.25 5-26 |
5±0.25 5-26 |
|
消耗電流 |
≤80mA |
≤80mA |
≤80mA |
≤150mA |
|
負載電流 |
40 mA |
40mA |
40mA |
60mA |
|
輸出H高電平 |
最小Vcc*70% |
最小Vcc-2.5V |
最小Vcc-1.5V |
最小Vcc 3.4V |
|
輸出低高電平 |
最大0.4V |
最大0.4V |
最大0.8V |
最大0.4V |
|
上升時間Tr |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
下降時間Tf |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
最高頻率響應 |
10kHz |
10kHz |
10kHz |
10kHz |
機械特性:
|
每分鐘最大轉速r/min |
工作溫度 |
儲存溫度 |
防護等級 |
重量 |
|
600 |
-25~70℃ |
-25~85℃ |
IP50 |
250g |
|
