手搖型編碼器 脈沖發生器 手搖類編碼器 數控機床手搖編碼器
手搖型編碼器用途:
廣泛應用于手動脈沖輸入、數控機床、印刷機械、彈簧機械零位補正和信號分割。
手搖型編碼器特點：
內部采用ASIC器件，可靠性高，壽命長，抗干擾性能強，不銹鋼結構具有更高的穩定性和防護能力，金屬外殼更加牢固抗沖擊。金屬齒輪，轉動手感清晰。
手搖型編碼器優點：
超薄輕巧設計，金屬面板，轉動手感清晰，抗干擾能力強。
電氣特性:
|
輸出電路 |
集電極開路輸出 |
電壓輸出 |
互補輸出 |
長線驅動輸出 |
|
電源電壓Vcc |
5-26 |
5-26 |
5±0.25 5-26 |
5±0.25 5-26 |
|
消耗電流 |
≤80mA |
≤80mA |
≤80mA |
≤150mA |
|
負載電流 |
40 mA |
40mA |
40mA |
60mA |
|
輸出H高電平 |
最小Vcc*70% |
最小Vcc-2.5V |
最小Vcc-1.5V |
最小Vcc 3.4V |
|
輸出低高電平 |
最大0.4V |
最大0.4V |
最大0.8V |
最大0.4V |
|
上升時間Tr |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200us |
|
下降時間Tf |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200us |
|
最高頻率響應 |
300kHz |
10kHz |
10kHz |
10kHz |
機械特性:
|
轉動慣量 |
工作溫度 |
儲存溫度 |
防護等級 |
重量 |
|
4X10-8kg㎡ |
-25~70℃ |
-25~85℃ |
IP50 |
250g |

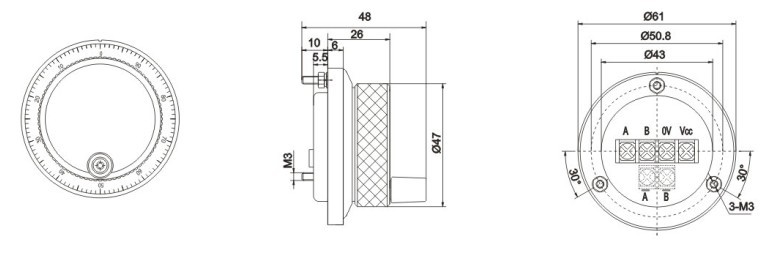

外形尺寸：
